Опора Ф-2 — это железобетонный фундамент, который используется для установки стоек дорожных знаков, светофоров и элементов организации дорожного движения. Изделие относится к категории сборных железобетонных конструкций и выпускается по типовой серии 3.503.9-80, выпуск 1.

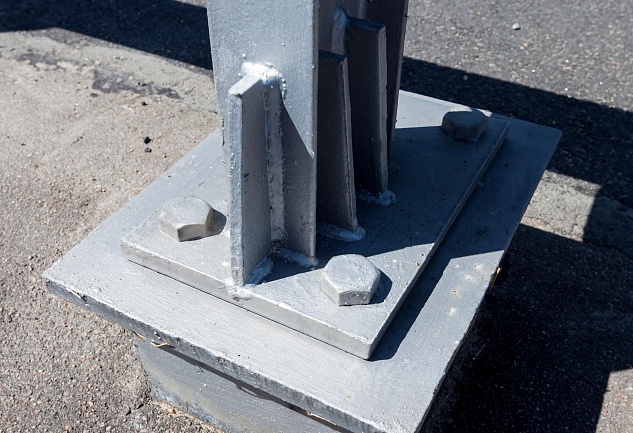

В отличие от металлических фундаментов, бетонная опора не требует сварки на месте установки, не подвержена коррозии и не нуждается в периодической обработке защитными составами. Именно поэтому такие изделия десятилетиями применяются на дорогах всех категорий.
Длина опоры составляет 1750 мм. Ширина — 700 мм. Высота — 700 мм. Эти три размера определяют, как изделие поведёт себя при транспортировке и монтаже.
Длина 1750 мм означает, что опора занимает почти два метра в кузове. При перевозке партии изделия укладываются плотно, но нужно учитывать, что между ними должно оставаться пространство для строповки. Если грузят вплотную, при разгрузке возникнут сложности с зацепом петель.
Ширина и высота по 700 мм делают опору почти кубической. Это устойчивая форма, которая не опрокидывается при подъёме и не требует дополнительных подкладок под днище.
Масса изделия — 1,06 тонны. Это ключевая цифра для планирования поставки.
Первое следствие: ручная разгрузка невозможна. Даже бригада из четырёх человек не сдвинет тонну с места без техники. Нужен манипулятор, автокран или погрузчик с достаточной грузоподъёмностью.
Второе следствие: ограничение по количеству в кузове. Стандартный бортовой автомобиль с грузоподъёмностью 5 тонн возьмёт не больше четырёх опор. Пятая выведет машину за пределы допустимой нагрузки. При этом объём кузова позволил бы взять больше — но ограничивает именно масса.
Третье следствие: требования к стропам. Монтажные петли рассчитаны на полный вес изделия, но стропы должны иметь соответствующий запас прочности. Использование изношенных или несертифицированных строп недопустимо.
Объём бетона в изделии — 0,44 кубических метра. Это значение используется при расчёте общей партии, если заказчик планирует заливку дополнительных конструкций на объекте.
Класс бетона по прочности — В15. Это стандартный конструкционный бетон, применяемый для фундаментов и несущих элементов. Прочность на сжатие составляет не менее 15 МПа, что достаточно для восприятия нагрузок от стоек дорожных знаков и светофоров.
Марка по морозостойкости — F100. Это означает, что изделие выдерживает 100 циклов замораживания и оттаивания без потери прочности. Для дорожных конструкций, которые круглый год находятся под открытым небом, этот показатель критичен. В регионах с суровыми зимами рекомендуется уточнять, соответствует ли конкретная партия заявленной морозостойкости.
Внутри бетонного блока расположен сварной каркас. Для изготовления используется горячекатаная арматура периодического профиля класса А-III по ГОСТ 5781-82 и арматурная проволока класса Вр-I по ГОСТ 6727-80. Монтажные петли выполнены из гладкой арматуры класса А-I.
Каркас воспринимает растягивающие усилия, которые возникают при изгибе опоры под нагрузкой. Без армирования бетонный блок треснул бы при первой же серьёзной нагрузке — например, при сильном ветре, действующем на знак.
Монтажные петли расположены в подошве изделия. Они рассчитаны на полный вес опоры и предназначены исключительно для подъёма. Использовать их для крепления к транспортному средству или для других целей запрещается.
В верхней части опоры предусмотрена полость стаканного типа. Именно в неё устанавливается стойка дорожного знака или светофора.
Гнездо имеет определённый диаметр и глубину. Стойка вставляется в него, после чего полость заполняется бетоном. Этот процесс называется омоноличиванием. Без омоноличивания стойка будет шататься, а края гнезда — постепенно разрушаться под воздействием вибрации и ветровых нагрузок.
При заказе важно уточнить, под какой диаметр стойки рассчитано гнездо. Стандартные металлические и пластиковые стойки дорожных знаков обычно подходят, но нестандартные изделия требуют проверки посадочного размера.
Изделие изготовляется в соответствии с типовой серией 3.503.9-80 «Опоры дорожных знаков на автомобильных дорогах». Серия разработана институтом «Союздорпроект» и введена в действие с 1 сентября 1989 года.
Применение опоры при проектировании объектов дорожного строительства регламентируется СНиП 2.05.02-85 и СНиП 2.05.11-83. Эти документы определяют требования к элементам обустройства автомобильных дорог, включая фундаменты под знаки и светофоры.
Для подтверждения применимости изделия в конкретных условиях эксплуатации следует учитывать положения ГОСТ 33128-2014, который устанавливает общие технические требования к элементам обустройства автомобильных дорог.
Подъём опоры производится только за монтажные петли. Это не рекомендация, а требование безопасности. Петли рассчитаны на полную массу изделия и расположены таким образом, чтобы обеспечить равномерное распределение нагрузки при подъёме.
Использование технологических отверстий или других элементов конструкции для строповки запрещено. Эти отверстия не рассчитаны на нагрузки, возникающие при подъёме, и могут привести к разрушению изделия или падению груза.
При разгрузке необходимо убедиться, что подъёмная техника имеет достаточную грузоподъёмность. Манипулятор с грузоподъёмностью 1,5 тонны подойдёт, но только при условии, что вылет стрелы соответствует весу груза. На большом вылете грузоподъёмность манипулятора снижается.
Первое: наличие изделия на складе. Часть позиций может быть в наличии, часть — изготавливаться под заказ. Сроки изготовления зависят от загрузки производства.
Второе: стоимость партии. Цена за одну опору и цена за партию из десяти штук могут отличаться. При оптовом заказе обычно действуют скидки.
Третье: условия доставки. Кто отвечает за разгрузку — поставщик или заказчик. Если разгрузка на заказчике, нужно заранее обеспечить технику на объекте.
Четвёртое: комплектность. Идут ли в комплекте крепёжные элементы для стойки или их нужно приобретать отдельно.
Пятое: соответствие конкретной партии заявленным характеристикам. Если объект находится в регионе с суровыми зимами, стоит запросить подтверждение морозостойкости.
Опора Ф-2 применяется на автомобильных дорогах общего пользования, подъездных путях к промышленным предприятиям, внутрихозяйственных дорогах. Изделие подходит для установки знаков различных категорий: информационных, предписывающих, запрещающих, а также для стоек светофоров и дорожных зеркал.
Не рекомендуется использовать опору Ф-2 для установки массивных конструкций, превышающих расчётные нагрузки. Если требуется установка тяжёлого оборудования, необходимо проверить несущую способность изделия расчётом.
Опора Ф-2 — простое и надёжное изделие, которое не требует сложного обслуживания. Главные сложности возникают не при производстве, а при транспортировке и монтаже. Вес 1,06 тонны, габариты 1750 на 700 на 700 мм и гнездо стаканного типа — это три параметра, которые определяют всю логистику и технологию установки.
